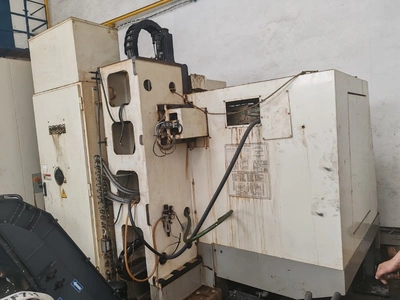

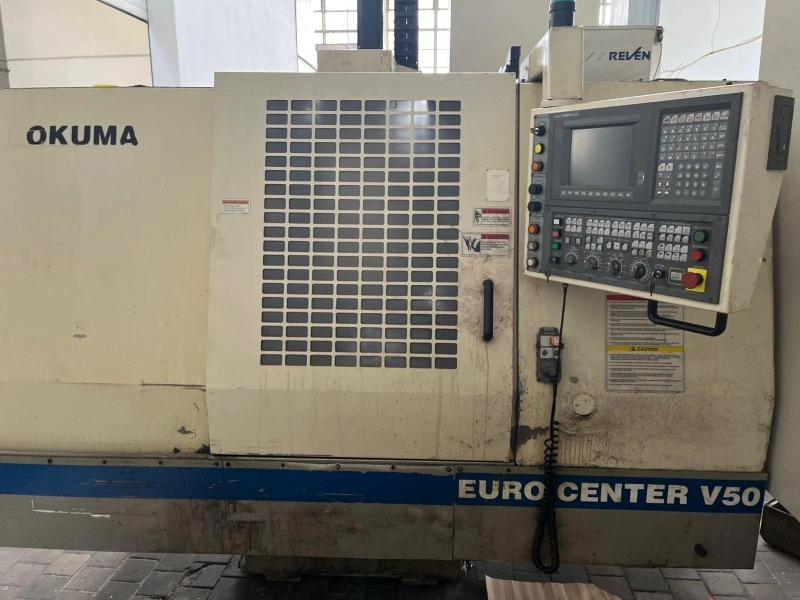

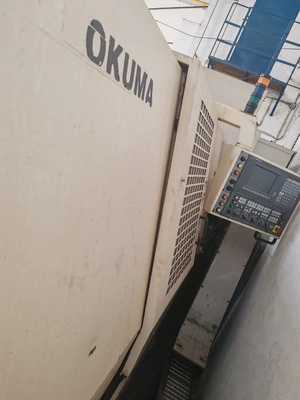

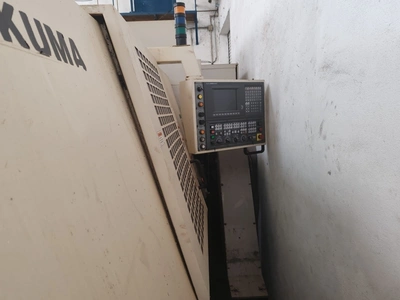

EURO CENTER V50, table 1200×510 mm / 680 kg, XYZ 1016×508×523 mm, spindle 8000 rpm / 7.5 kW, 20× ATC CAT V-Flange, manuals
Table
Size 1200×510 mm (47.24"×20.1")
Load 680 kg (1500 lb)
Height from the floor 850 mm (33.465")
Travels
X-axis 1016 mm (40")
Y axis 508 mm (20")
Z axis 523 mm (20.59")
Distance between:
- Spindle nose and table surface 198÷726 mm (7.87"÷28.46")
- Spindle axis and column 550 mm (21.654")
Spindle
Taper NT 40
Diameter at front of bearings ø70 mm (2.75")
Torque:
- t=10' 150.3 Nm (110.7 ft.lb)
- t=30' 107.4 Nm (79.6 ft.lb.)
- t=0∞ 78.7 Nm (57.9 ft.lb.)
Speeds range 50÷8,000 rpm
Number of spindle speeds 2
Low speed range 50÷2693 rpm
High speed range 2694÷8000 rpm
Feeds
Rapid 25 m/min (984 ipm)
Work 8 m/min (315 ipm)
ATC
Number of tool positions 20
Tool shank type CAT V-Flange
Pull studs CAT
Max tool diameter with adjacent tools ø90 mm (3.54")
Max tool diameter without adjacent tools ø160 mm (6.3")
Max tool length 300 mm (11.8")
Max tool weight 8 kg (17 lb)
Motors power
Spindle VAC 7.5 kW/5.5 kW (VAC 10 HP/7.5 HP) (t=30')/(t=∞)
X axis servo motor 3.0 kW (4.07 HP)
Y-axis servo motor 3.0 kW (4.07 HP)
Z-axis servo motor 4.2 kW (5.6 HP)
General data
Machine height 2950 mm (116.14")
Required floor size 2790×1985 mm (109.84"×78.15")
Machine weight 4500kg (9 920 lbs)
Control: CNC
Price should be understood ExWorks (INCOTERMS®).

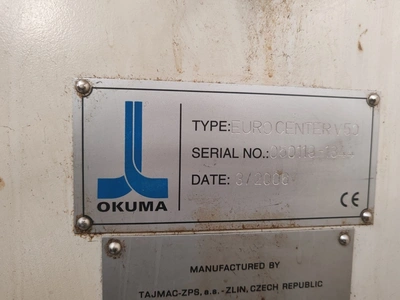

Year: 2006
Location : Europe
