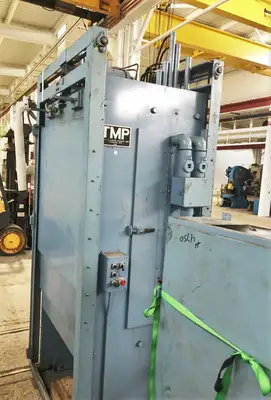

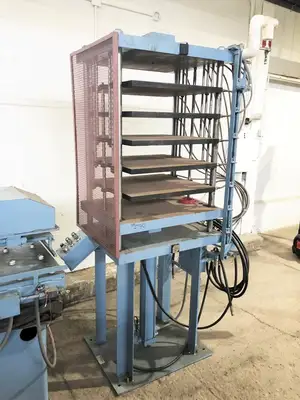

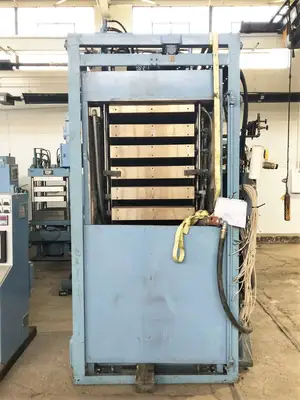

18" Stroke, 3" DL (6-Openings), 30" X 30" Heated Platens, Unloader & Rack System in Photo, Vacuum Chamber System
| Dimensions | 90" X 64" (RL X FB) X 129" HIGH | 90" X 64" (RL X FB) X 129" HIGH |
| Weight | 26,000 LBS. | 26,000 LBS. |
CAPACITY: 200 TON @ APPROX. 2600 PSI
MAX. STROKE: MAX. 18" UP-ACTING
MAX DAYLIGHT: APPROX. 25" IF PLATENS REMOVED - 3" BETWEEN EACH PLATEN WITH 6 TOTAL OPENINGS

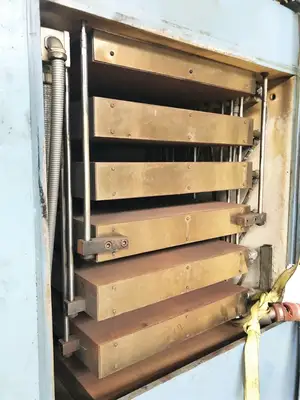

heated & cooled platens: 30" X 30" (RL X FB) ELECTRICALLY HEATED PLATENS WITH 6 OPENINGS

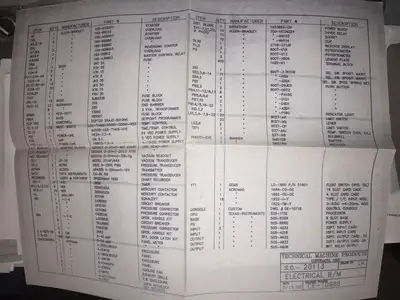

ELECTRICS: SIEMENS SIMATIC 505 PLC CONTROLLER SIEMENS / TEXAS INSTRUMENTS 525-1102
OVERALL OPENING / WINDOW: 43" X 35" (RL X FB) X 60" HIGH OPENING
USABLE BED AREA: 30" X 30" (RL X FB)
POST SIZE: 1" DIA. GUIDE POSTS PLUS GIBBING GUIDES
CLYINDER SIZE: 14" DIA. BORE

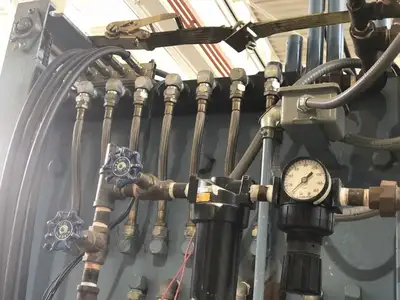

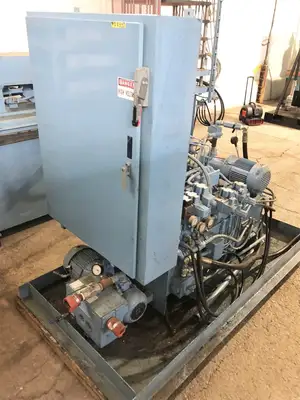

HYDRAULICS: RACINE OIL COOLER HEAT EXCHANGER 350 DEG F VICKERS 25V17A | IA20 282

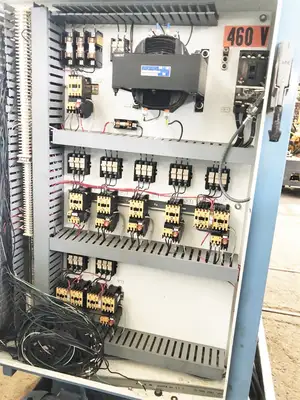

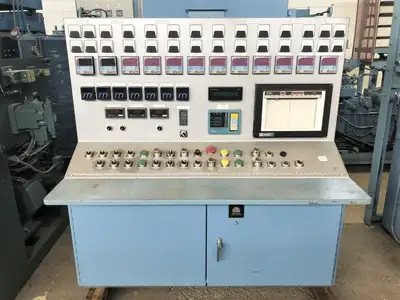

CONTROLS: TEXAS INSTRUMENTS 525-1102 CPU PROCESSOR ALLEN BRADLEY 700-HC24Z24 RELAY
MOTOR: 7.5 HP LINCOLN AC MOTOR 230/460 5 HP LINCOLN AC MOTOR 230/460
COOLING PRESS: 10 TON
STROKE: APPROX. 40"
DAYLIGHT: APPROX 53"
USABLE BED / RAM AREA: 30" X 30" (RL X FB)
POST SIZE: 2" DIA.
CYLINDER SIZE: APPROX. 3" DIA ROD
HYDRAULICS: --
Note: SUMP TANK REPLACED AND NOW MONITORED WITH TEMPERATURE GAGE REPLACED AIR LINES, *(platens not guaranteed)
Location: This Used Press is Located in Our Jackson, MI Cooper Building

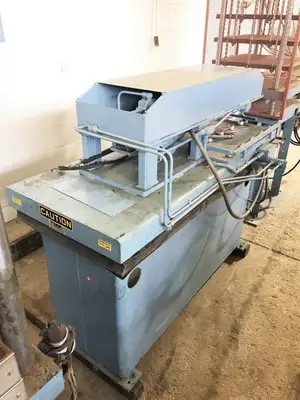

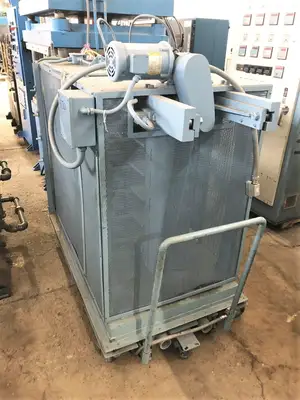

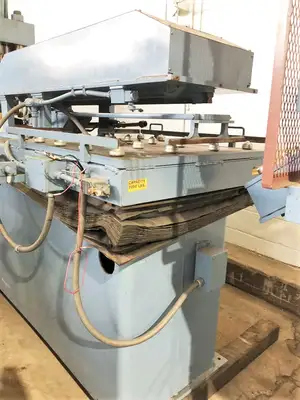

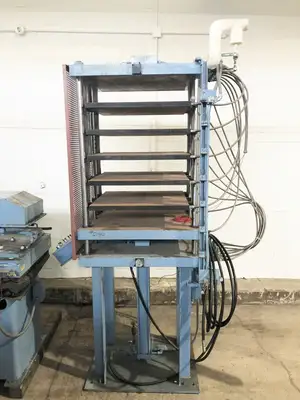

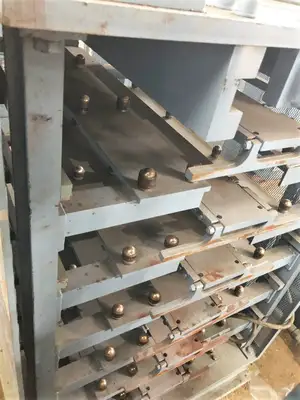

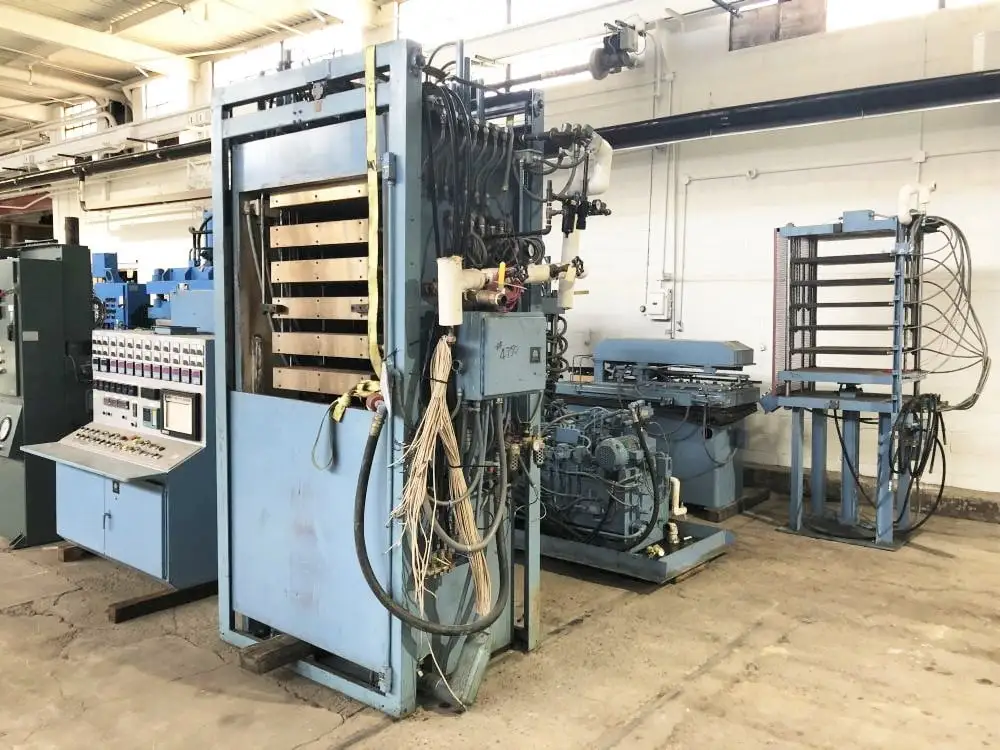

VACUUM CHAMBER, with loader, 10 ton cooling press and unloader
