| Dimensions | 196X 48 X 62 | 196X 48 X 62 |
| Weight | 9,000 | 9,000 |

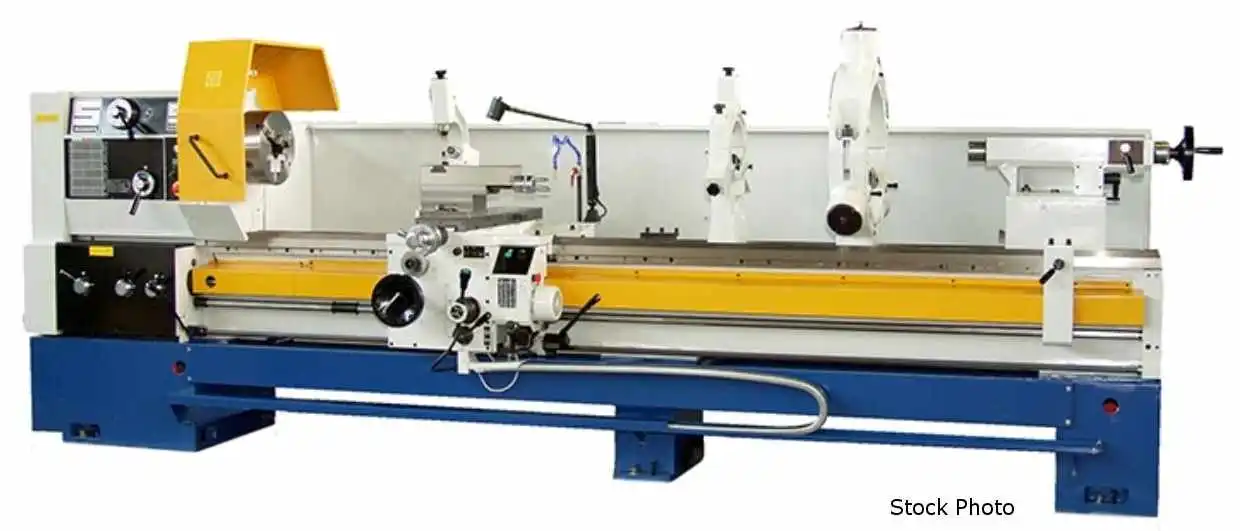

SUMMIT (NEW) MODEL 24-4 X 120 ENGINE LATHE
CAPACITY
- 25" SWING OVER BED
- 17" SWING OVER CROSS SLIDE
- 33" SWING OVER GAP
- 15" GAP
- 8-3/8" GAP IN FRONT OF FACEPLATE
WORKPIECE WEIGHTS
- 400 LBS AT THE HEADSTOCK
- 2,000 LBS BETWEEN CHUCK AND TAILSTOCK
- 4,000 LBS BETWEEN CHUCK AND TAILSTOCK
WITH STEADY REST

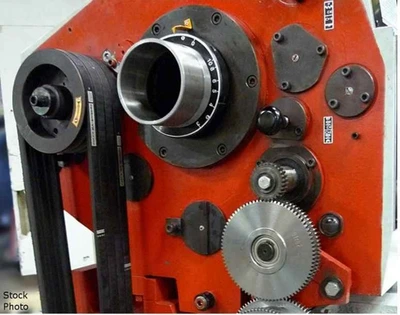

HEADSTOCK
- 21 SPINDLE SPEEDS 20-1250 RPM
- 4-1/8" HOLE THROUGH SPINDLE
- D1-8 CAMLOCK SPINDLE NOSE
- MT6 HEADSTOCK CENTER

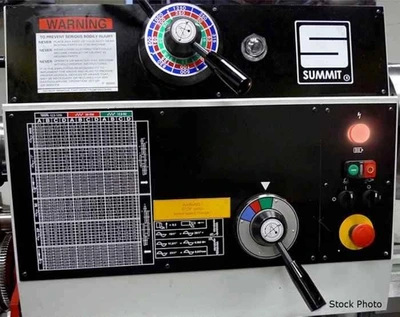

QUICK CHANGE GEARBOX
- 64 THREADS PER INCH .25 - 60 TPI
- 64 METRIC THREADS .50 - 120 IRP
- 64 MODULE THREADS .125 - 30
- 64 DIAMETRAL PITCH 1-240
- 124 LONGITUDINAL FEEDS .00145 -.44474
- 56 CROSS FEEDS .0007 -.22237
- 2" LEADSCREW DIAMETER 2 TPI
- 1" FEED ROD DIAMETER
CARRIAGE AND APRON
- 12-1/2" CROSS SLIDE TRAVEL
- 5-3/8" COMPOUND REST TRAVEL
- .020 APRON HANDWHEEL GRADUATION
- .002 CROSS SLIDE HANDWHEEL GRADUATION (DIR READ)
TAILSTOCK
- 9-1/2" SPINDLE BARREL TRAVEL
- 3-1/2" SPINDLE BARREL DIAMETER
- MT5 CENTER TAPER
- TWO SPEED 1:1, 4:1
BED
- 15-3/4" WIDE
- 16-7/8" DEEP
- 42-48 ROCKWELL C HARDNESS
TAPER ATTACHMENT
- +/- 10 DEGREES OF TAPER
- 15-3/4" MAXIMUM TURNING LENGTH PER SETTING
MOTORS
- 15 HP MAIN DRIVE
- 1/4 HP COOLANT PUMP
STEADY AND FOLLOW REST
- 1/2" - 6-1/8" STANDARD STEADY REST
- 5-1/2" - 13-1/2" EXTRA CAPACITY STEADY REST
- 1/2" - 7-7/8" FOLLOW REST
STANDARD EQUIPMENT
- INCH AND METRIC THREADING W/SINGLE SWITCH LEVER
- CUTS MOST INCH/METRIC THREADS W/O CHANGE GEARS
- HARDENED AND GOUND BEDWAYS
- FORCED LUBE TO THE HEADSTOCK CARRIAGE BEDWAYS
- MECHANICAL DISC CLUTCH
- REMOVABLE GAP
- PRECISION (3) BEARING SPINDLE
- CROSSFEED AND THREADING SAFETY INTERLOCK
- FEED REVERSING AT THE APRON
- RAPID TRAVERSE ON CARRIAGE (4-WAY JOYSTICK)
- SINGLE LEVER CONTROL FOR FEEDS AND RAPIDS
- 2-SPEED TAILSTOCK
ACCESSORIES INCLUDED
- STANDARD STEADY REST
- EXTRA CAPACITY STEADY REST WITH ROLLERS
- FOLLOW REST
- THREAD DIAL
- COOLANT SYSTEM
- TAPER ATTACHMENT
- 12" 3-JAW CHUCK WITH 2-PIECE JAWS
- CARRIAGE STOP
- WORK LIGHT
- FULL-LENGTH SPLASH GUARD
- SERVICE WRENCHES AND SPANNERS
OPTIONS AVAILABLE - PRICE ON REQUEST
- CHUCK UPGRADED TO STEEL BODY
- 20" SEMI-STEEL 4-JAW CHUCK
- 20" STEEL 4-JAW CHUCK WITH 2-PC REVERSIBLE JAWS
- ALORIS QUICK-CHANGE TOOL POST WITH HOLDERS
- NEWALL 2-AXIS DIGITAL READOUT- INSTALLED
- UPGRADE TO 20 HP
ISO 9001:2008 CERTIFICATION
Power: 220/440 (3-Phase)
