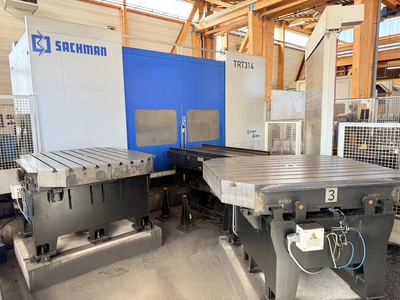

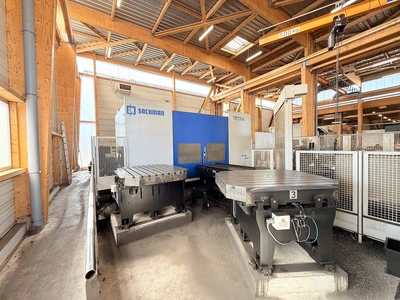

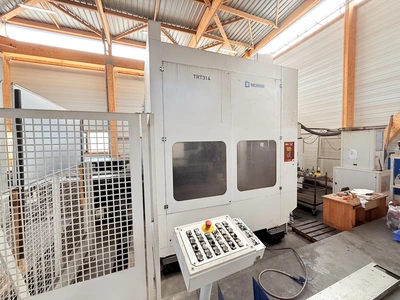

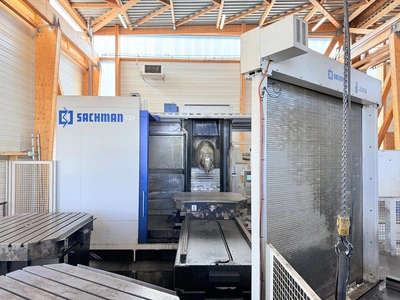

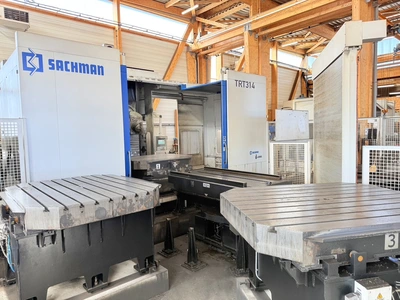

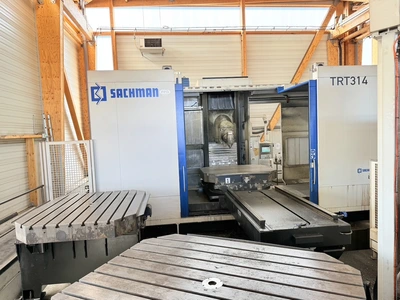

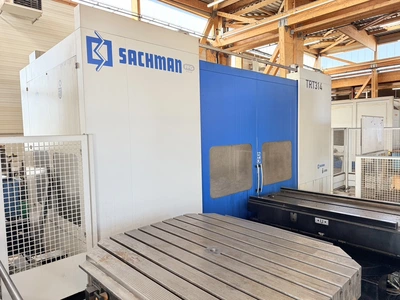

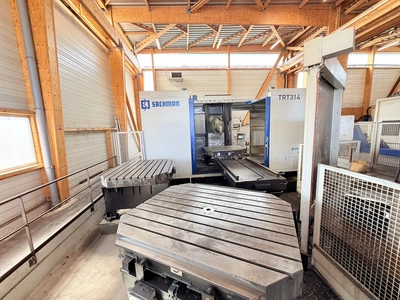

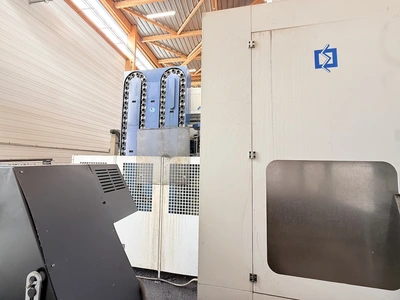

USED JOBS SACHMAN TRT314

Capacity: 3000x1600x1500 mm [WORKING CAPACITY]
Longitudinal (X): 3000 mm
Vertical (Y): 1500 mm
Cross column (Z): 1600 mm
Axes support: Guide lineari a ricircolo di rulli
[CNC]
Notes: Volantino HR410 remotato + Ethernet

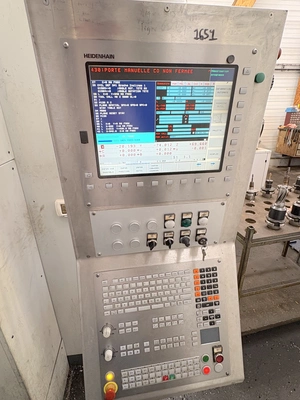

CNC: Heidenhain iTNC530 HSCI + HR410
[SPINDLE]
Spindle power: 35 Kw
Gearbox: meccanico 2 gamme
Rotating speed: 5000 Rpm
Taper: ISo50
[FEEDS]
Rapid X: 20 m/min
Rapid Y: 20 m/min
Rapid Z: 20 m/min

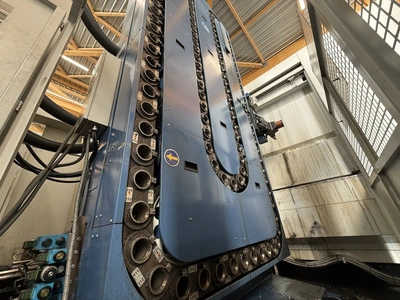

[ATC]
Positions: 120
Max tool diameter: 125 mm
Max diam with free adiacent space: 240 mm
Max tool lenght: 500 mm
Max tool weight: 35 Kg

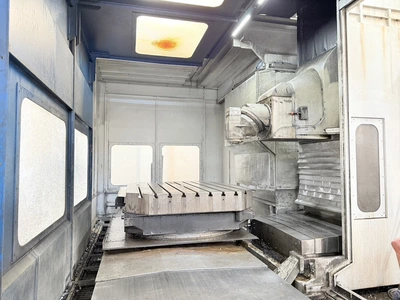

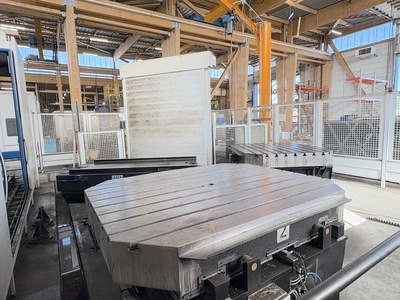

[TABLE 1]
Surface: 2000x1600 mm
Accuracy (B axis): 0,001 °
Rotating speed: 3 Rpm
Notes: N° 8 cave a T 22 H7, interasse 160 mm

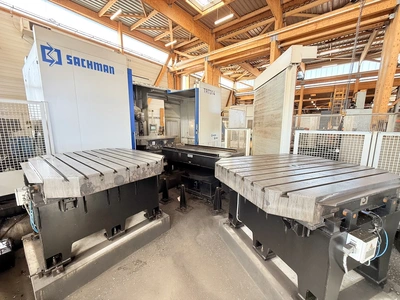

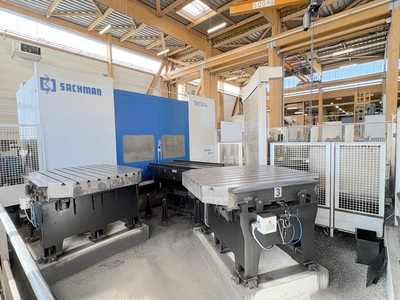

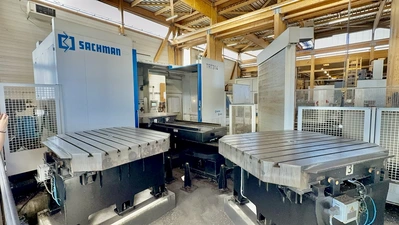

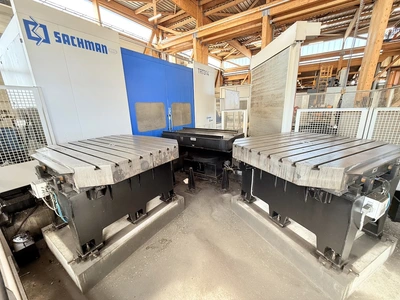

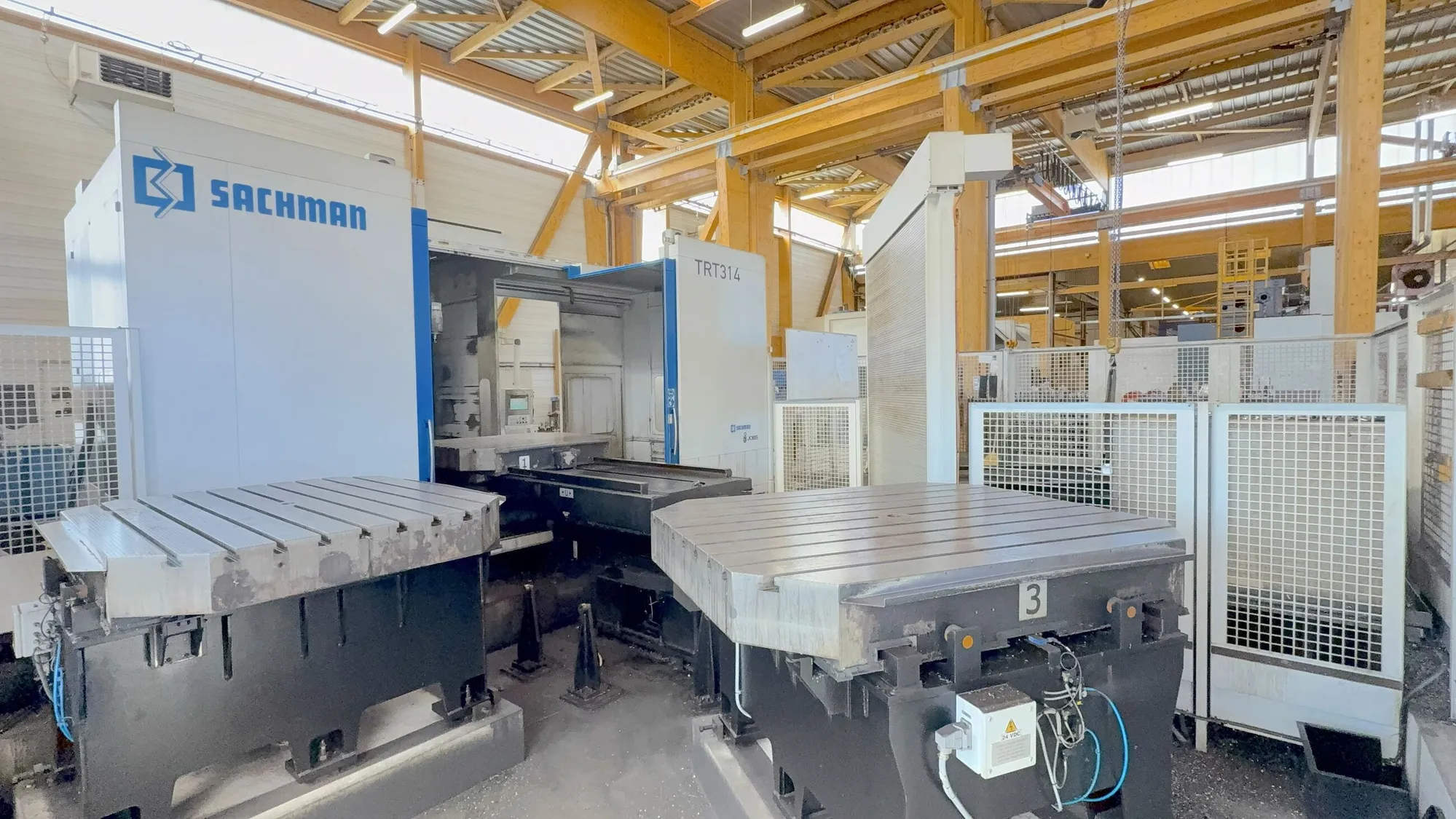

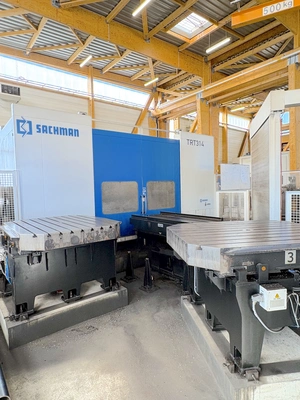

[AUTO PALLET CHANGER (APC)]
Pallet surface: 2000x1600 mm
Capacity: 8000 Kg
Notes: comprendente uno scambiatore e 3 tavole pallet 1600x1200mm - 1 scambiatore frontale - 2 stazioni buffer - 1 stazione di carico/scarico - 3 tavole pallet 1600x2000mm capacità di carico 8t cave a T 22mm - Protezioni
[HEAD 1]
Type: KOSMO 3
Spindle taper: ISO50
A axis: 0,02 °
C axis: 0,02 °
Max speed: 5000 Rpm
Max power: 35 Kw
Coolant: CTS40Bar + esterno bassa pressione
Notes: Lubrificazione a ricircolo di olio
[EXTRA]
Machine total weight: ≈65.000 Kg
Tooling included: Contrappeso idropneumatico Impianto di refrigerazione olio e lubrificazione cambio-gamma e testa Dispositivo elettronico per la compensazione della deformazione termica testa Condizionatore in armadio elettrico - Tensione 400 Vac - Frequenza 50 Hz Lampada per volume operativo
Filtration unit: Refrigerante alta pressione (40 bar) attraverso il mandrino con vasca e sistema di filtraggio a cartuccia (comuni alla bassa pressione)

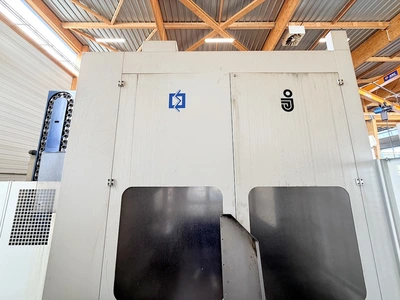

Housing: Carenatura completa sui quattro lati macchina con porte scorrevoli anteriori munite di elettro-magnete di sicurezza, porte rimuovibili sui lati, porte scorrevoli post. lato operatore. Chiusura completa della macchina nella parte superiore.

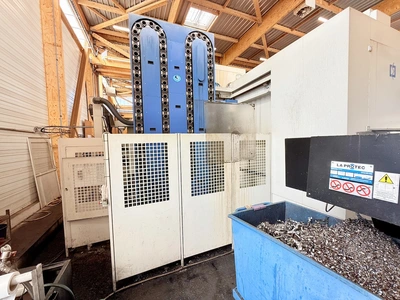

Chip conveyor: 2 trasportatori trucioli a tappeto sul lato anteriore e posteriore della tavola, parallelo a X, e 1 trasportatore trucioli laterale, parallelo a Y, con vasca e pompa per il liquido refrigerante
