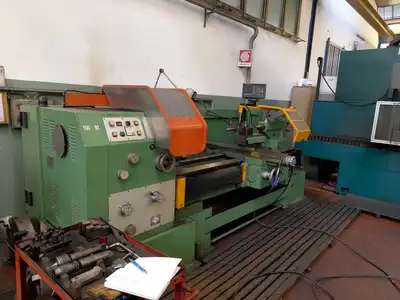

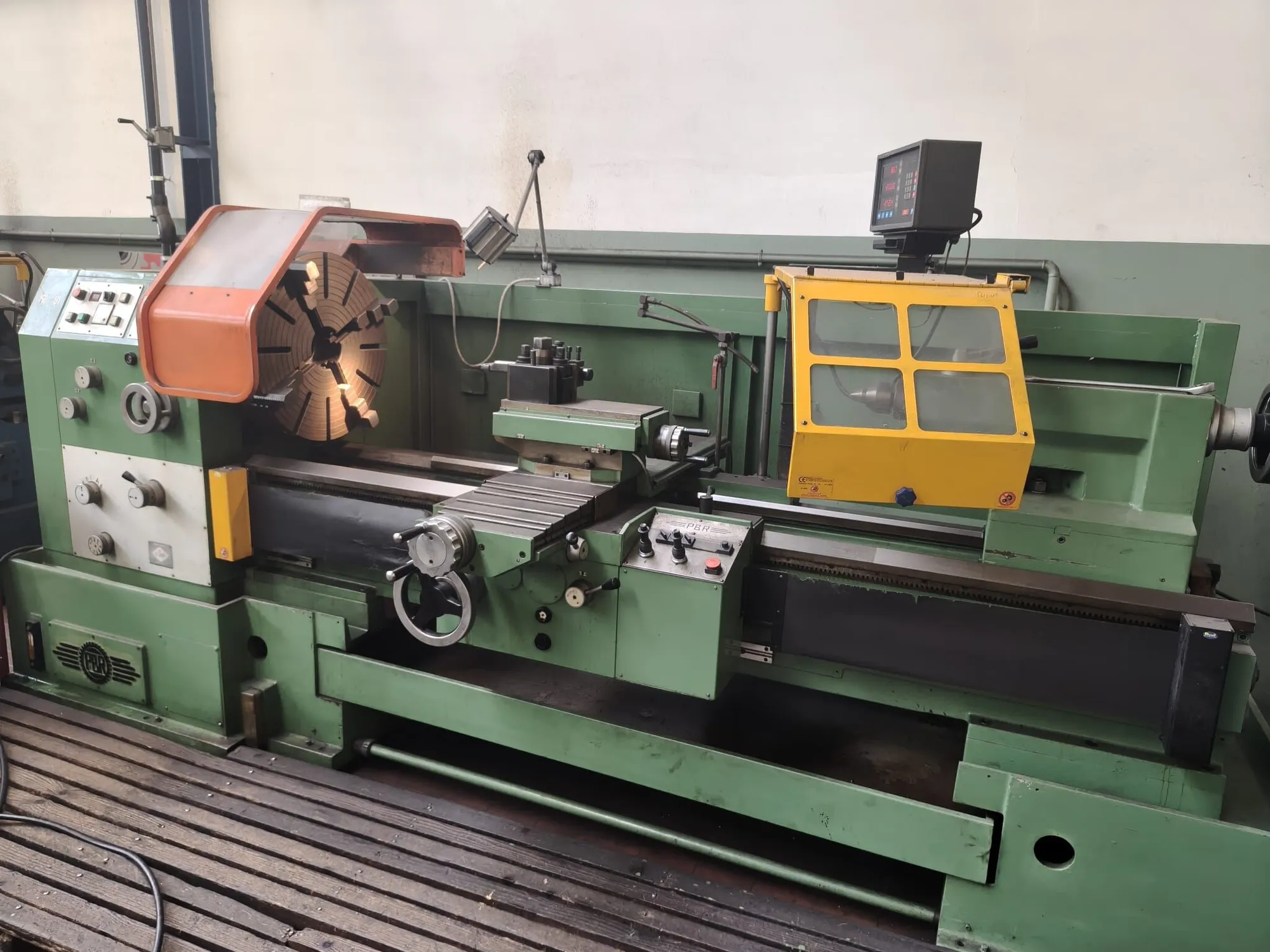

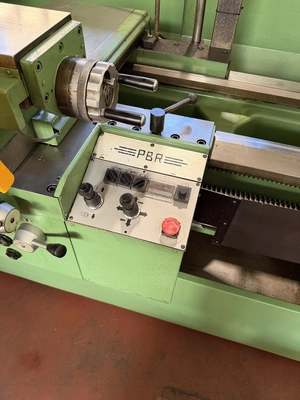

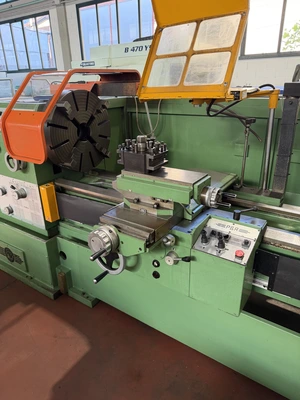

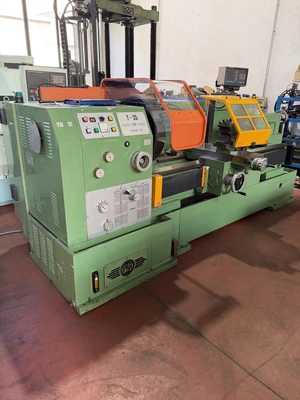

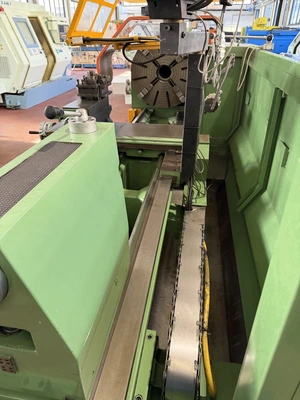

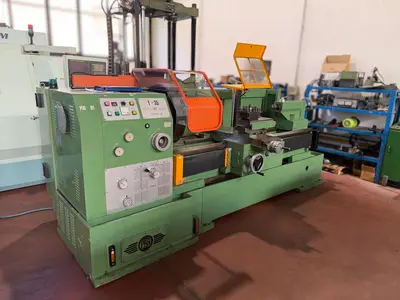

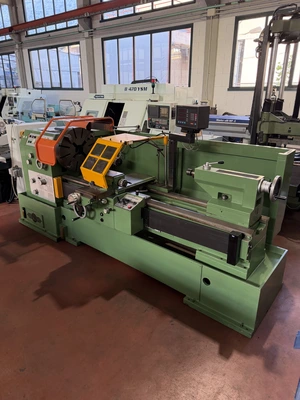

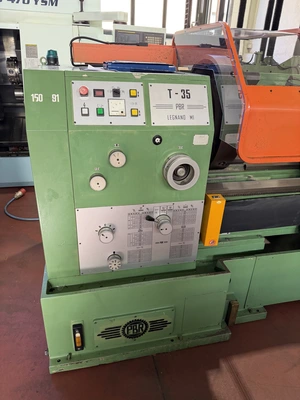

USED PBR T 350

Centres distance: 2000 mm78,74 in
Centres height: 350 mm13,78 in
Max diameter on the bed: 740 mm29,13 in
Max swing on saddle: 420 mm16,54 in
Max swing in the gap: 1000 mm39,37 in
Bar passage: 780 mm30,71 in
Bed width: 570 mm22,44 in
Guide-ways number: 460 mm18,11 in
Guideways section: 430 mm16,93 in
Saddle Width: 1000 mm39,37 in
Z stroke: 560 mm22,05 in
X stroke: 340 mm13,39 in
Quill diameter: 115 mm4,53 in
Quill stroke: 380 mm14,96 in
Taper: 6
Naso di attacco mandrino Cam-Lock: 11'' tipo D.1
Diametro foro mandrino: 130 mm5,12 in
Dimensioni cuscinetto anteriore NN: 170/260 x 67 mm6,69/10,24 x 2,64 in
Dimensioni cuscinetto posteriore NNU: 160/220 x60 mm6,30/8,66 x2,36 in
Cono morse interno bussola di riduzione: n° 6
Velocità di rotazione: n°24
Gamma velocità: 5/1000 giri/1'
Momento torcente max. ammesso: 560 Kmg
Avanzamenti: n°108
Longitudinale, trasversale e carrino: 0,05/22,4 mm/g.
Longitudinale, trasversale e carrino: 2500 mm./1'
Ritorno longitudinale: 5000 mm./1'
A sbalzo (con centro di gravità a 250 mm dal piano della piattaforma): 1200 ca. Kg
Tra le punte, senza lunetta: 3500 ca. Kg
Tra le punte, con lunetta: 4500 ca. Kg
Distanza punte 2000 mm: 6000 ca. Kg

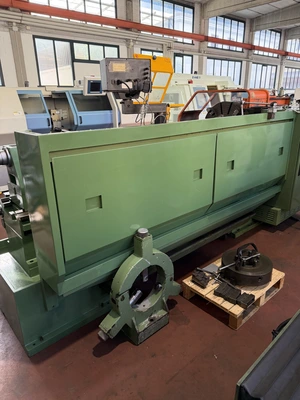

Closed steadies: 100/400 mm3,94/15,75 in
Closed steadies: 40/280 mm1,57/11,02 in
Total power supply: 25 HP

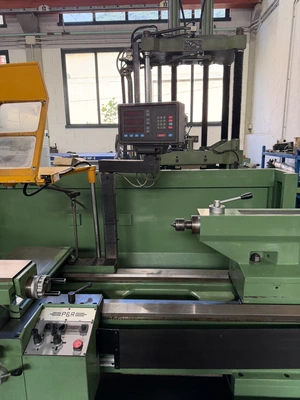

Digital read out (DRO): Givi Misure
