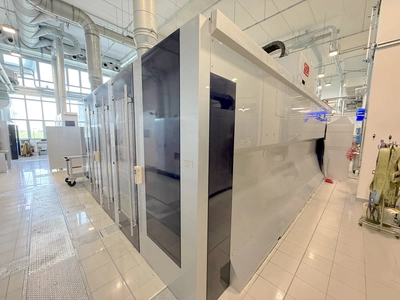

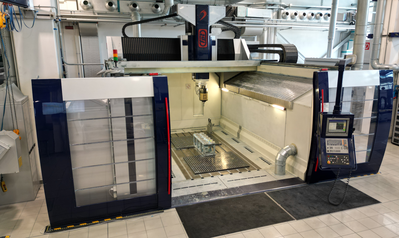

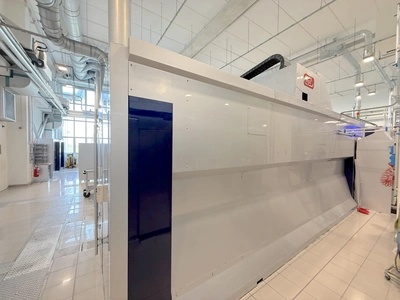

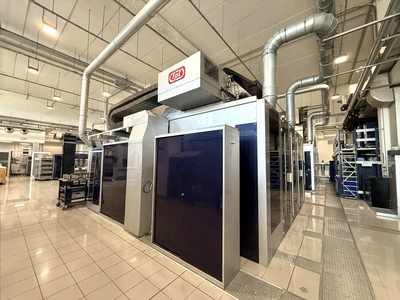

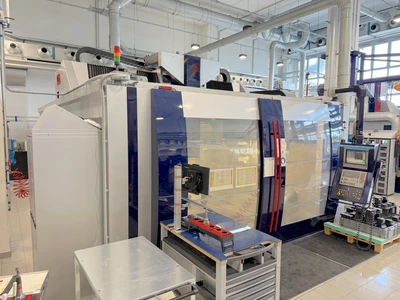

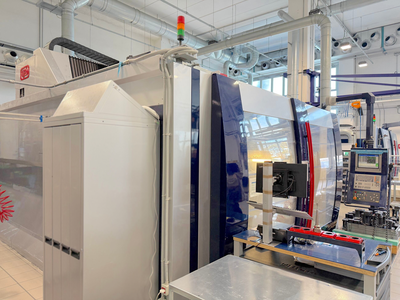

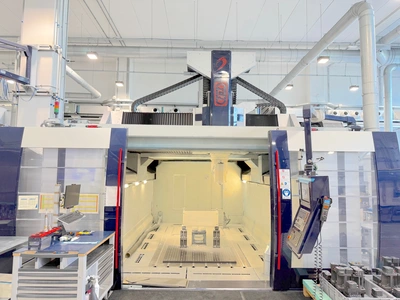

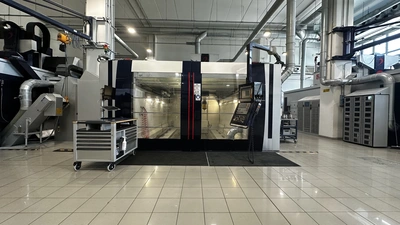

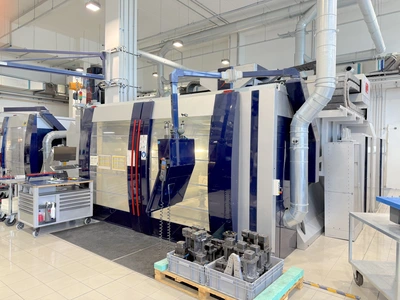

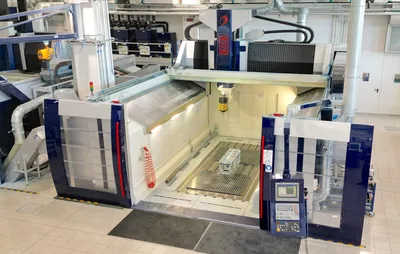

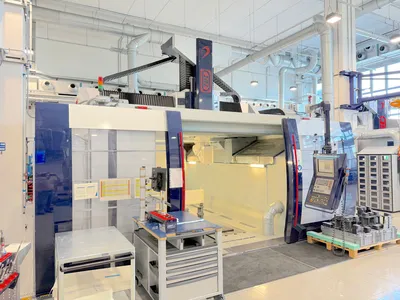

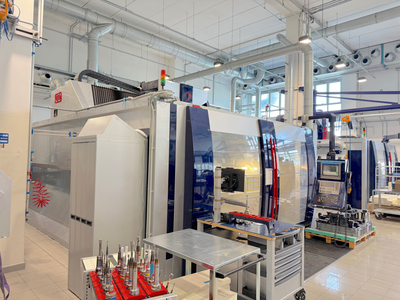

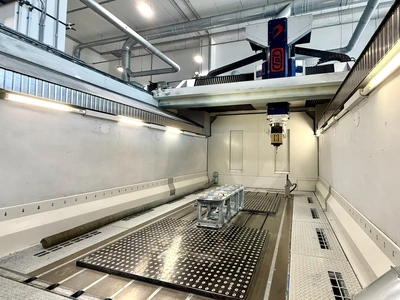

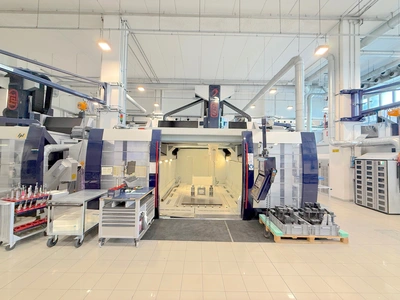

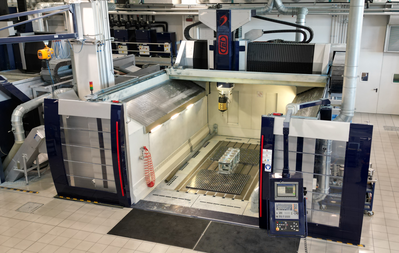

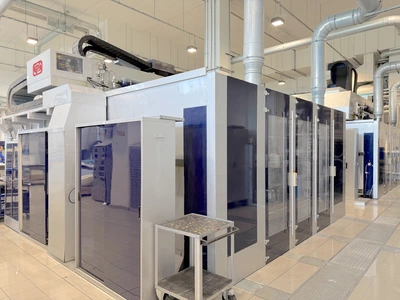

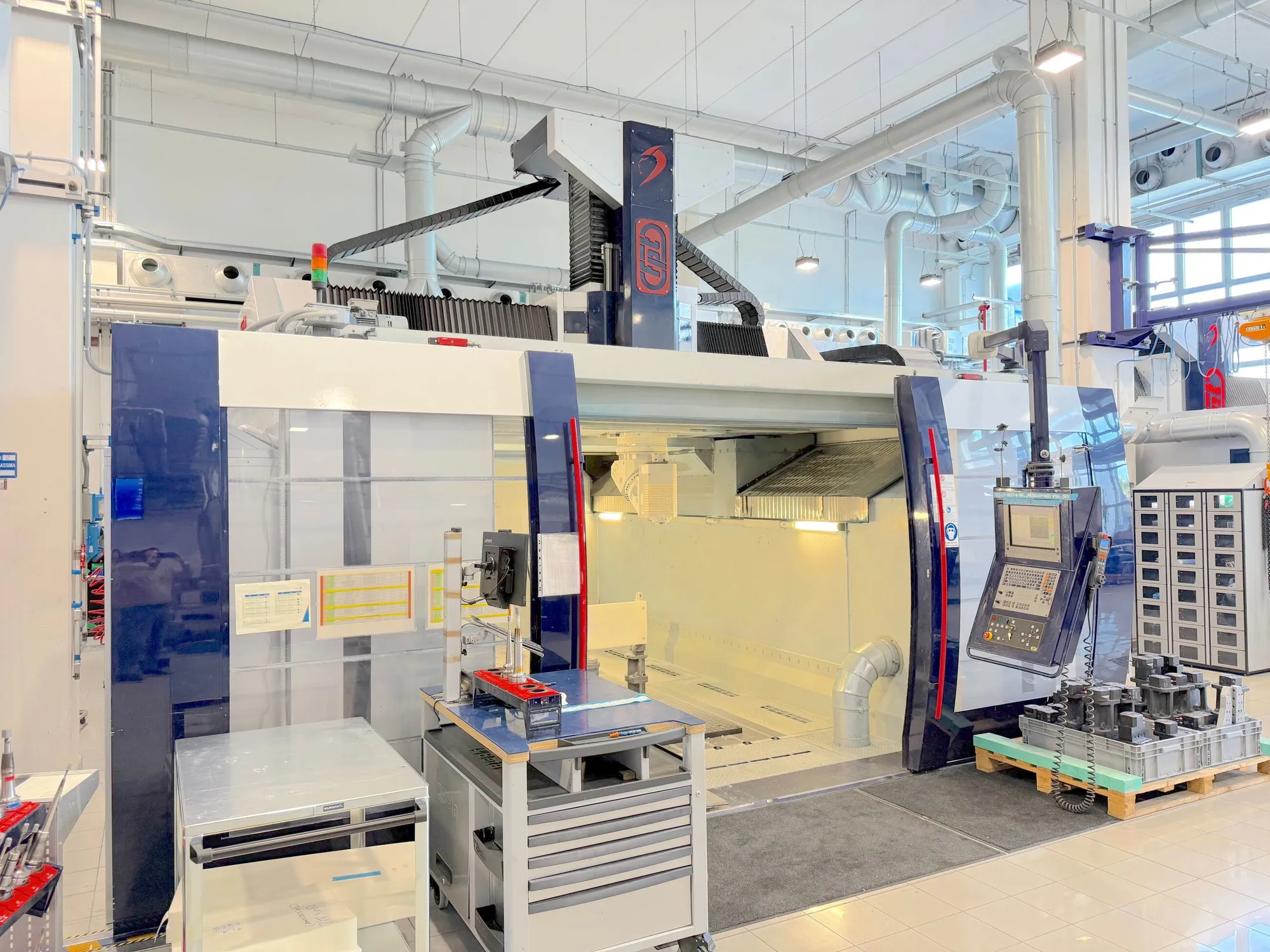

USED FPT DINOMAX

Longitudinal (X): 4000 mm157,48 in
Vertical RAM (Y): 1100 mm43,31 in
Cross Crossrail (Z): 2200 mm86,61 in
Column distance: 3200 mm125,98 in
Spindle nose - table distance: 1926 mm75,83 in
Axes support: La trasmissione del moto lungo l'asse X è effettuata a mezzo di motori lineari ad alte prestazioni. La trasmissione del moto lungo l’asse Y avviene tramite vite a sfera a passo lungo temprata e rettificata, con doppia chiocciola precaricata e sistema a chiocciola rotante. La trasmissione del moto lungo l’asse Z avviene tramite viti a sfera a passo lungo temprate e rettificate, con doppia chiocciola precaricata e sistema a vite rotante. Questo tipo di trasmissioni sono progettate e dimensionate per consentire un preciso posizionamento degli assi.

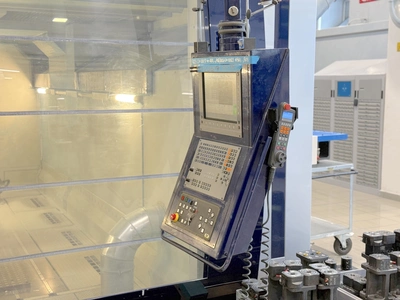

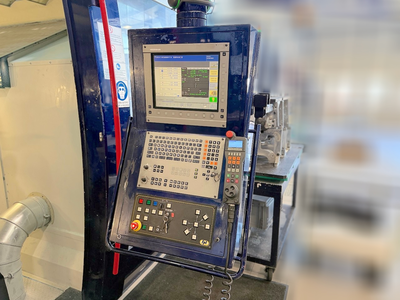

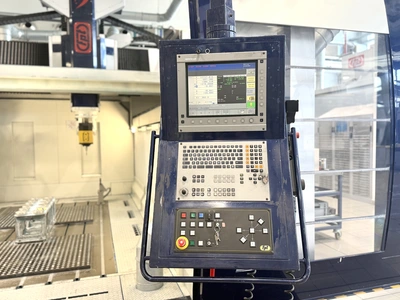

CNC: Heidenhain TNC530i SP
Rapid X: 50 m/min1.968,50 ipm
Rapid Y: 50 m/min1.968,50 ipm
Rapid Z: 50 m/min1.968,50 ipm
Notes: Gli avanzamenti degli assi sono comandati tramite un servo-sistema digitale e motori lineari e Brushless AC.

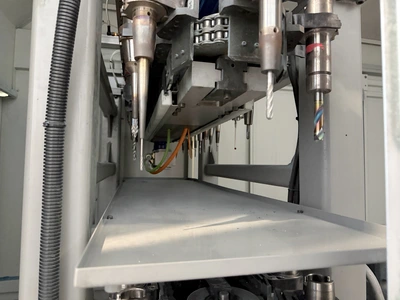

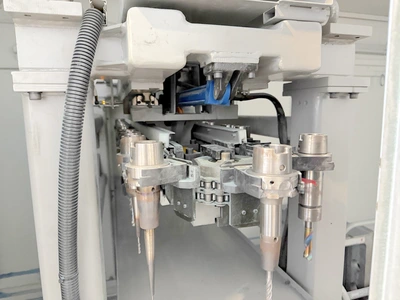

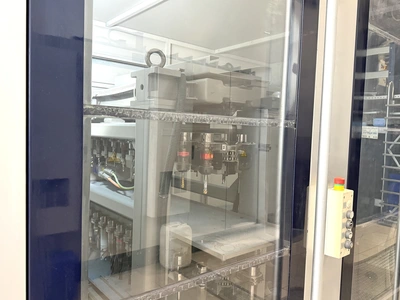

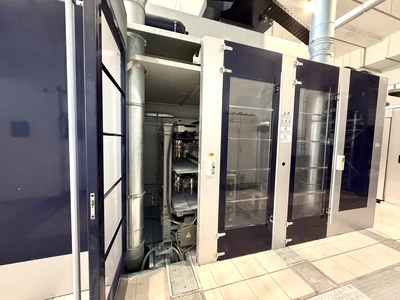

Positions: 60
Max tool diameter: 90 mm3,54 in
Max tool lenght: 330 mm12,99 in
Max tool weight: 10 Kg
Tool taper: HSK63

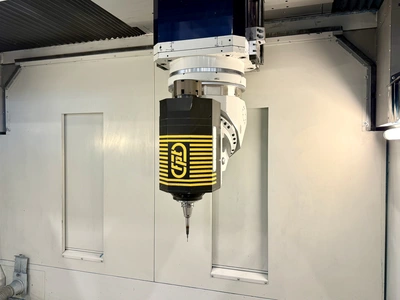

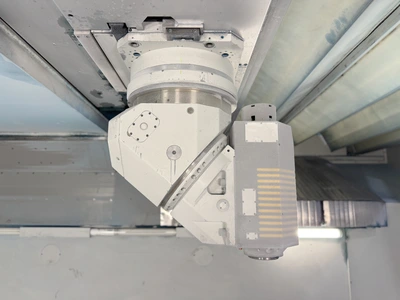

Type: TULCE22
Spindle taper: HSK63
A axis: 0,001 °
C axis: 0,001 °
Max torque: 128 Nm
Max speed: 22000 Rpm
Max power: 33 Kw

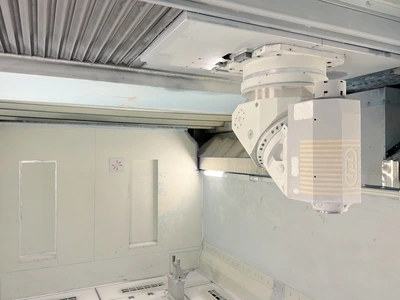

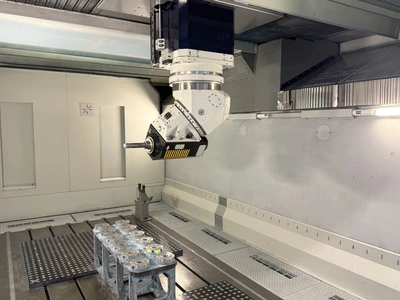

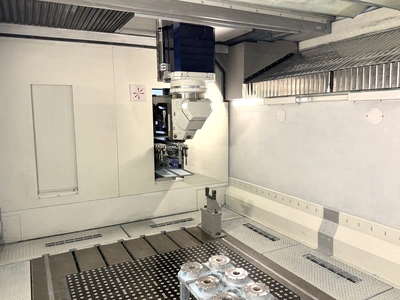

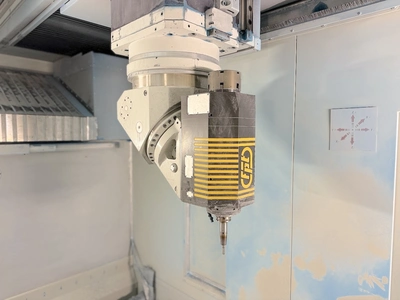

Notes: Testa universale con movimento continuo dei due semicorpi (per lavorazione con 5 assi continui). Il movimento di rotazione è comandato da motori direct drive e controllato dal CNC come asse interpolazione
Machine total weight: ≈60.000 Kg
Floor space: 7500x6475x4980 mm295,28x254,92x196,06 in

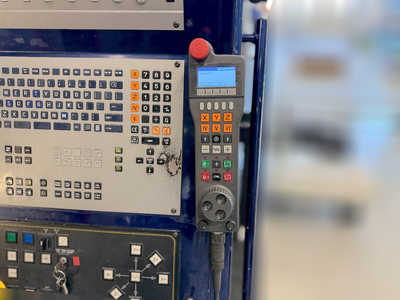

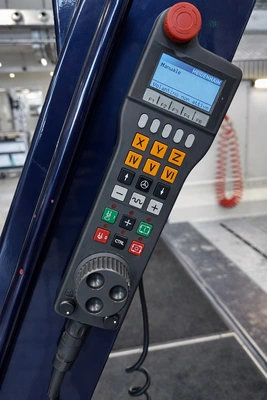

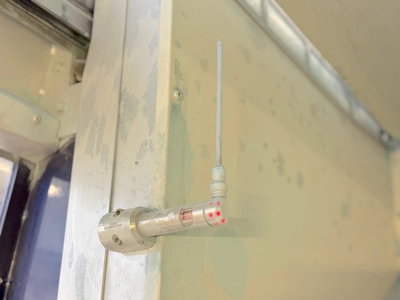

Tooling included: Protezione superiore cabinatura, Volantino HR 420 con display, Predisposizione per Aspirazione polveri, Pressurizzazione righe di misura, Illuminazione zona di lavoro, Sonda laser e software di verifica integrità utensile e di misura lunghezza e raggio utensile, Controllo bilanciatura elettromandrino, RTCP dinamico, Software AUTOCAL per la calibrazione automatica, Sonda di misura e allineamento pezzo, Interfaccia di comunicazione Ethernet per Heidenhain, Maschiatura rigida per elettromandrini, Sistema di videosorveglianza della zona di lavoro
