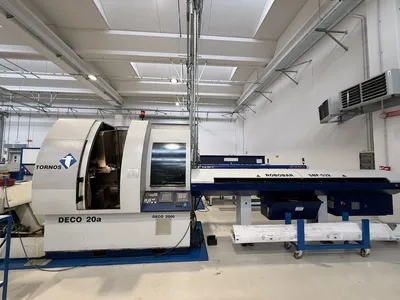

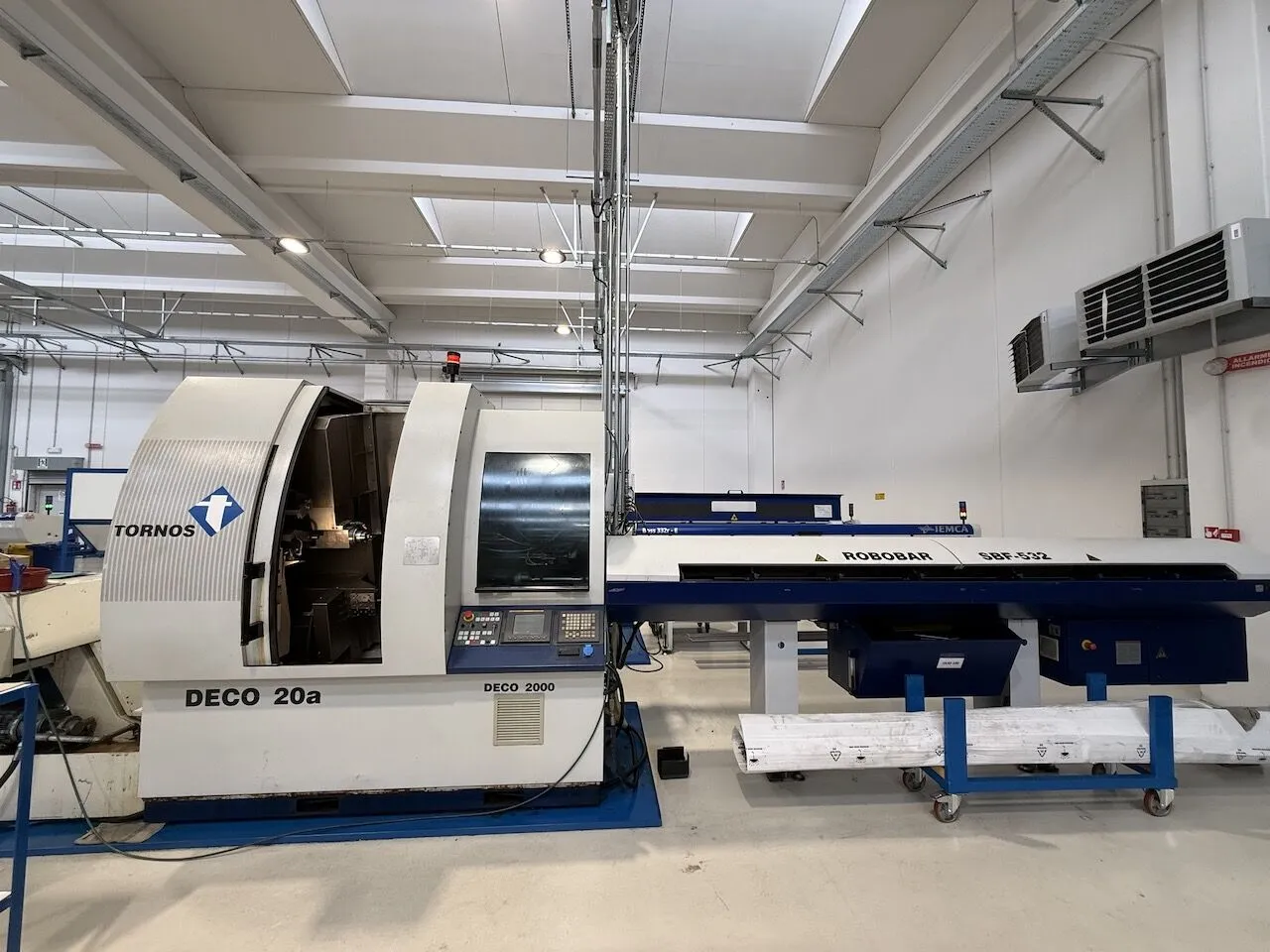

USED TORNOS DECO20A

[FANTINA MOBILE (ASSE Z1) + C1]
Max bar working diameter: Ø 20 (25,4) mm
Max working lenght: 200 mm
Spindle speed: 100 - 10000 rpm
Accuracy (C axis): 0,1 °
Potenza motore: 5,5 (7,5) kW
[MANDRINO PRINCIPALE (X1/ Y1) (X2/Y2)]
Numero utensili: 2 x 5
Sezione utensili: 16 x 16 mm
Max numero di frese a croce: 4 + 2
Velocità di rotazione programmabile: 100 - 8000 rpm
Potenza motore: 1,5 (2,2) kW
[ATTREZZATURA COMBINATA (X3/Y3)]
Max numero utensili: 4
Velocità mandrino: 100 - 6000 rpm
Max potenza motore: 1,5 (2,2) kW
[CONTROMANDRINO (X4 / Y4 / Z4) + C4]
Diametro max serraggio: 20mm (25,4) mm
Max working lenght: 200 mm
Velocità: 100 - 10000 rpm
Risoluzione asse C: 0,1 °
Potenza contromandrino: 1,1 (3,7) kW
Numero max operzioni: 7
Numero utensili: 7
Velocità utensili motorizzati: 100 - 8000 rpm
Potenza utensili motorizzati: 1,5 (2,2) kW
[CNC PARALLELO]
Numero di assi simultanei: Tutti gli assi
Numero di assi interpolati: Tutti gli assi
[DUE VERSIONI]
8 assi con contromandrino
10 assi con attacco frontale e contromandrino
[CONFORME ALLE NORME DI SICUREZZA EUROPEE]
CE/CEM
[CARATTERISTICHE GENERALI]
Lenght: 2270 mm
Width: 1650 mm
Height: 2200 (2500) mm
Altezza al centro del mandrino: 1100 mm
Peso: da 3000 a 3500 Kg
Capacità del liquido di raffreddamento: 200 Litri
Portata della pompa regolabile: 9 - 59 Litri/min
Capacità cassetto porta trucioli: 130 Litri
Potenza installata: 14 kVA
Pressione dell'unità pneumatica: 6 bar (87 PSI)
Temperatura ambiente di esercizio: 5 - 35 ° C
Verniciatura: Grigio RAL 7035 e Blu RAL 5013
[SOFTWARE DI CONTROLLO NUMERICO E PROGRAMMAZIONE]
Tipo di controllo: PNC - DECO
Software di programmazione: TB - DECO
Encoder assi: Seriali assoluti
Tipo di motore (assi e mandrini): Motori CA (Corrente Alternata)
Numero massimo di assi: 10 (12)
Designazione degli assi: Z1 / X1 - Y1 / X2 - Y2 / X3 - Z3 / X4 - Z4 - V4 (C1+C4 opzionali)
Numero massimo di correttori: 11
Designazione dei motori mandrini: S1 - S2 - S3 - S4 - S5
Incremento minimo del programma: 1 µm
Risoluzione minima degli assi: 0,1 µm
Numero di correttori utensili: 31 per asse
Override per mandrini e assi: 0 - 120 %
Calcolo del tempo di produzione effettivo: Si
Simulazione grafica nel programma: Si
Linguaggio di programmazione TB - DECO: ISO
Funzione TRANSMIT: Si
[LINGUAGGIO DI PROGRAMMAZIONE SOFTWARE TB-DECO]
Gestione dei offset utensili
Funzioni di smussatura
Compensazione del raggio utensile
Gestione degli offset di origine
Funzione lag e differenziale
Sincronizzazione dei mandrini
Avanzamenti sincronizzati (mm/giro)
Ripresa del filetto con passo costante, crescente o decrescente
Tornitura poligonale in bussola
Programmazione in pollici
Operazioni con asse C
